螺栓組實驗臺
螺栓組實驗臺,螺栓組聯接實訓裝置通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗，咨詢熱線13122891392 ...
中人教儀廠是專業生產螺栓組實驗臺，螺栓組聯接實訓裝置及配件的廠家,生產的螺栓組實驗臺，螺栓組聯接實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?hù)。
本文關鍵詞：螺栓組實驗臺

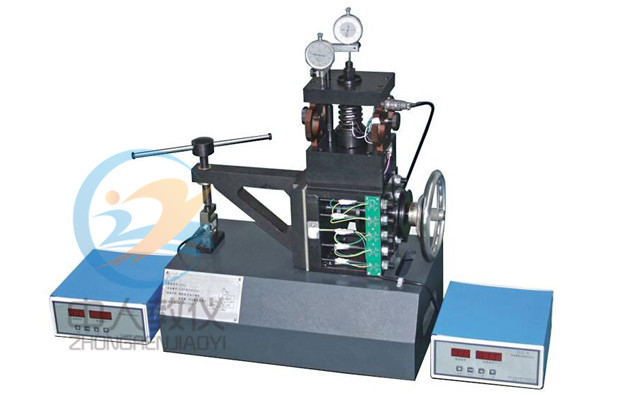

ZRLYS螺栓組實驗臺
實驗項目及內容
1、 螺栓組載荷分布及其測試；
2、 靜態測試相對剛度變化對螺栓總拉力的影響；
3、 動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、 電阻應變儀的工作原理及各測量點應變片的組橋方式

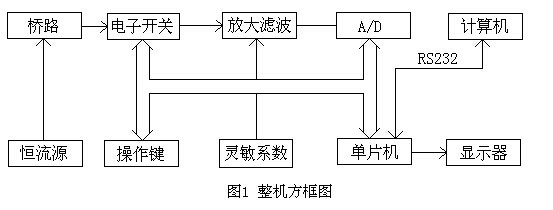

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。
性能特點
1、 該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、 螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、 通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
實驗設備主要技術參數
1、 單相交流異步電機：90W、N=1400r/min
2、 電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、 螺栓組實驗螺栓：M12（10個）
4、 實驗單螺栓：M16（1個）
5、 四路靜動態測試儀：測量范圍：0±30000με
1. 零點不平衡：±10000με
2. 基本誤差：0.2﹪FS
3. 分辨率：1με
4. 零點漂移：±2με/4小時、±0.5με/℃
5. 測量方式：1/4橋、半橋、全橋
6、 外型尺寸：800×350×600
螺栓組及單螺栓聯接靜動態綜合實驗臺配置表
| 序號 | 名稱 | 數量 | 備注 |
|
|
底座 | 1 | 焊接組件 |
|
|
連接座 | 1 | 焊接組件 |
|
|
連接座-底座 | 1 | Q235 |
|
|
連接座-前后板 | 2 | Q235 |
|
|
連接板-頂板 | 2 | Q235 |
|
|
懸臂 | 1 | 焊接組件 |
|
|
懸臂背板 | 1 | Q235 |
|
|
懸臂板 | 1 | Q235 |
|
|
加載螺釘 | 1 | 45# |
|
|
加載杠桿 | 1 | 活塞桿 |
|
|
杠桿螺釘 | 2 | 45# |
|
|
銅套螺母 | 1 | 黃銅 |
|
|
傳感器底座 | 1 | Q235 |
|
|
彈性連接塊 | 2 | 尼龍 |
|
|
補償片安裝片 | 2 | 不銹鋼 |
|
|
傳感器壓頭螺釘 | 1 | Q235 |
|
|
中間實驗螺栓 | 10 | 45# |
|
|
偏心輪軸 | 1 | 45# |
|
|
偏心輪 | 1 | 45# |
|
|
偏心輪隔套 | 1 | 45# |
|
|
盲孔端蓋 | 1 | Q235 |
|
|
通孔端蓋 | 1 | Q235 |
|
|
大帶輪-SPZ | 1 | Q235 |
|
|
電機帶輪-SPZ | 1 | Q235 |
|
|
頂桿導向板 | 2 | Q235 |
|
|
挺桿支座 | 1 | Q235 |
|
|
小銷軸 | 1 | 45# |
|
|
挺桿 | 2 | 45# |
|
|
彈簧下支座 | 1 | 45# |
|
|
彈簧 | 1 | 60Si2Mn（外購件） |
|
|
八角環 | 2 | 55Si2Mn |
|
|
彈簧上支座 | 1 | 45# |
|
|
錐塞 | 2 | 45# |
|
|
表夾桿 | 1 | Q235 |
|
|
表夾 | 2 | 鋁合金 |
|
|
夾緊螺釘 | 4 | 45# |
|
|
彈性墊圈 | 1 | 45# |
|
|
厚螺母 | 1 | 標準件 |
|
|
空心試驗螺栓 | 1 | 45# |
|
|
小螺桿 | 1 | 45# |
|
|
下聯接板 | 1 | Q235 |
|
|
上聯接板 | 1 | Q235 |
|
|
M6×35(發黑) | 8 | 標準件 |
|
|
M10×30(發黑) | 4 | 標準件 |
|
|
M6×15(發黑) | 9 | 標準件 |
|
|
M6×20(發黑) | 4 | 標準件 |
|
|
M12×20(發黑) | 4 | 標準件 |
|
|
M8×20(鍍白鋅) | 2 | 標準件 |
|
|
M8×10(鍍白鋅) | 1 | 標準件 |
|
|
M8×40(發黑) | 4 | 標準件 |
|
|
M8×25(發黑) | 4 | 標準件 |
|
|
J110ZYT152-PX25-A3 | 1 | 博山新微電機 |
|
|
φ10 | 2 | 標準件 |
|
|
M12 | 10 | 標準件 |
|
|
d=12、D=250 | 1 | 五金件 |
|
|
量程：0-10MM | 2 | 標準件 |
|
|
0-500KG | 1 | 外購件 |
|
|
SPZ型（帶長L=675） | 1 | 外購件 |
|
|
型號6205 | 2 | 標準件 |
|
|
型號6200 | 2 | 標準件 |
|
|
十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個 | 1套 | 外購件 |
|
|
應變片及接線端 | 各11 | 外購件 |
|
|
1 | 中人教儀 | |
|
|
單片機 | 1 | 中人教儀 |
|
|
1 | 外購件 | |
|
|
1 | 中人教儀 | |
|
|
1 |
中人教儀 |
功能簡介
現代各類機械中，廣泛應用螺栓進行聯接，如何計算和測量螺栓受力情況及靜、動態特性參數，是工程技術人員的一個重要課題。螺栓組聯接實訓裝置是本公司根據《現代機械工程基礎實驗教程》指導書開發的實用性很強的教學設備。本實驗臺采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。
本文鏈接：http://m.china-zhidian.comhttp://m.china-zhidian.com/jxyl/343.html
文章來源：m.china-zhidian.com??? ?編輯：中人教儀廠??? ?時間：2021-06-24 10:35
常見問題：
1、如果我要購買螺栓組實驗臺、螺栓組聯接實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的螺栓組實驗臺、螺栓組聯接實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開螺栓組實驗臺、螺栓組聯接實訓裝置的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
