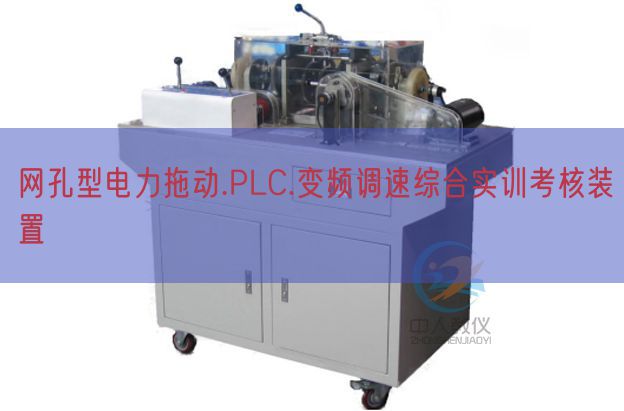

W-870C-1 網孔型電力拖動.plc.變頻調節速度綜合實驗考核裝置

本網孔型電力拖動.PLC.變頻調節速度綜合實驗考核裝置是為了適應職業教育改革和發展的需要而研制生產的。該裝置含有概括交流AC和直線DC電機的電力拖動，常用低壓電器及基礎控制電子回路，同時多加了基于PLC和變頻器的電機基礎控制線路，以及常用機床的控制線路。裝置外觀美觀、構造合理、實驗內容豐富，實驗方法接近工業現場，實驗方法靈活，可拓展性強。該裝置適用來自動化專業與機電一體化專業開設的《電機及拖動基礎》《工廠繼電器接觸控制》《PLC原理及應用技術》等課程所開設的技能實訓。
一、裝置特別點：
1、應用網孔板構造，實驗方法靈活，接近工業現場，可多加元件多加實驗內容，方便二次研發及功能拓展。
2、實驗裝置由電機、導軌、編碼器、測量儀表、PLC主機、變頻器等單元構成，實驗內容豐富。
3、安全保障功能合理、科學，外觀豪華、氣魄。
4、基于PLC及變頻器的電氣控制實驗項目，配備裝備了MCGS組態系統與計算機數值實行通信監控實驗運行狀態。
二、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度（℃）：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：＜1.0KVA
4、重量：200Kg
三、實驗屏包括與功能：
1、實驗屏外殼：鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板。
2、三相四線電源寫入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器經過起動、停止按鈕實行電源控制。
3、設定有450V指針式交流AC電壓（V）表三只，指示寫入三相電源線電壓（V）。
4、安全保護：設定有電壓（V）型漏電保護器和電流（A）型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，保證設備和實操者人身安全。
5、實驗管理器：平時作為時鐘使用，設定有設定密碼、實驗考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或?qū)嵅馘e誤所造成的警報次數，為實操者實驗、考核提供一個統一的標準。
6、勵磁電源：直線DC220V/0.5A，設定有短路保護
7、電樞電源：直線DC0-220V/2A連續可調電源一路，設定有短路保護
8、連續可調交流AC電源：0-240V連續可調，設定有短路保護
9、可調同步勵磁電機電源：0-40V/2A連續可調，設定有短路保護
10、磁盤電阻：90Ω四組，900Ω兩組
11、整流二極管：IN5408四只
四、實驗實操桌：鋼制雙層亞光密紋噴塑，桌面為防火燒、防水浸、耐磨損高密度板，設定有抽屜和元件儲物儲物柜，構造堅固、造型美觀大方。
五、參考實驗項目：
（1）電機基礎實驗
1．直線DC并（他）勵電機的認識實驗
2．直線DC并（他）勵電機的空載實驗
3．直線DC并（他）勵電機的作業特性
4．三相鼠籠異步電機的認識實驗
5．三相鼠籠異步電機的空載實驗
6．三相鼠籠異步電機的作業特性
7．三相同步電機的認識實驗
8．三相同步電機的空載實驗
9．三相雙速電機的認識實驗
（2）電機控制部分
直線DC并（他）勵電機控制
1．電樞線路串電阻啟動及調節速度
2．電機正反轉及限制動作實驗
3．減壓啟動及降低電源電壓（V）調節速度
三相異步電機控制
1．三相異步電機閘刀開關正轉控制線路
2．三相異步電機接觸器點動正轉控制線路
3．三相異步電機設定有自鎖的正轉控制線路
4．三相異步電機設定有過找保護的正轉控制線路
5．三相異步電機倒順開關控制正反轉控制線路
6．三相異步電機接觸器聯鎖的正反轉控制線路
7．三相異步電機按鈕聯鎖的正反轉控制線路
8．三相異步電機按鈕接觸器復合聯鎖控制線路
9．作業臺自動往返行程控制線路
10．三相異步電機接觸器控制串聯電阻降壓起動線路
11．三相異步電機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電機手動Y/△降壓起動
13．三相異步電機接觸器控制Y/△降壓起動
14．三相異步電機時間繼電器控制Y/△降壓起動
15．三相異步電機QX3-13型Y/△自動起動控制線路
16．三相異步電機的多地控制
17．三相異步電機半波整流能耗限制動作控制線路
18．三相異步電機全波整流能耗限制動作控制線路
19．C620車床電氣控制線路
20．三相異步電機手動降壓起動
21．三相異步電機一相運行反接限制動作控制線路
22．電動葫蘆電氣控制線路
23．C6163車床電氣控制線路
24．三相異步電機控制電子回路聯鎖控制線路
25．三相異步電機主電子回路聯鎖控制線路
三相同步電機控制
1．同步電機正轉控制電子回路
2．同步電機的能耗限制動作控制線路
三相雙速電機控制
1．雙速電機手動變速控制線路
2．接觸器控制雙速電機的控制線路
3．時間繼電器控制雙速電機的控制線路
（3）基于PLC下的電機控制實驗
1．PLC控制的三相異步電機正反轉控制
2．PLC控制的三相異步電機Y/△啟動控制
3．PLC控制的三相異步電機降壓啟動控制
4．PLC控制的三相異步電機能耗限制動作控制
5．C620車床電氣控制線路
6．C6263車床電氣控制線路
7．電動葫蘆電氣控制線路
（4）基于變頻器的電機拖動與控制實驗
1．變頻器功能功能數值設定與實操
2．變頻器報警與保護功能
3．多段速度選用變頻調節速度
4．外部端子點動控制
5．控制電機正反轉動作控制
6．控制電機運行時間實操
7．瞬間停電變頻器功能數值設定
8．外部電壓（V）變頻調節速度
9．三相異步電機的變頻開環調節速度
（5）PLC、變頻器的電機拖動與控制實驗
1．基于PLC通信方法的多段速選用變頻調節速度
2．基于PLC通信方法的變頻器開環調節速度
3．基于PLC通信方法的變頻器閉環調節速度
六、參考實驗項目配備裝備元件：
