設備構造：

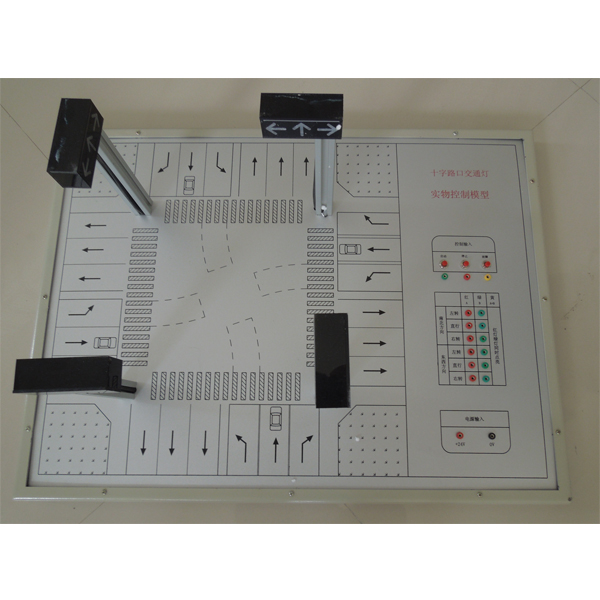

立體交通燈實驗模型為金屬構造，實驗考核裝置模型塊的I/O 端子、各常用模型塊與的連接端子，均與安全插頭座連接，使用帶安全插頭的實驗連接線實行電子線路連接；各指令開關、光電開關、和指示元件的電子線路，則經過端子排實行連接。插拔線連接電子線路與端子連接電子線路相集合，既保證學生基礎技能的實驗、形成和鞏固，又保證電子線路連接的快速、安全和可靠。

技術功能數值

電源：一相AC220V、50Hz
功率（W）（W）（W）：<200W
尺寸：不小于600*400*220mm

部分實驗項目：

1．電氣控制電子線路的裝配與PLC編程
（1）交通燈控制電子線路的連接與程序語言編寫
（2）交通燈集合控制電子線路的連接與程序語言編寫
3．自動控制系統的裝配與調動測量試驗
（1）交通燈閃爍的控制與調動測量試驗
（2）兩個個交通燈閃爍的控制與調動測量試驗
（3）多個交通燈閃爍的控制與調動測量試驗
（4）定時交通燈閃爍的控制與調動測量試驗
（5）多個定時交通燈閃爍的控制與調動測量試驗


立體交通燈實驗裝置,熱水器維修實驗臺

一、家用智能電熱水器維修與裝配實驗裝置設備基礎簡介

家用電熱水器維修與裝配實驗裝置是按照中華人民共和國勞動和社會保障部發布的《“家用電子設備維修工”職業技能實驗和鑒定設備技術規范》，按照職業教育的教學和實驗要求而研發的設備，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子設備原理與維修等課程的實驗教學。

本實驗裝置同時適用職業學院、技工學校、農民工職業培訓、職教中心、鑒定站 / 所的家電類專業及家電維修工類維修實操，以及中級、高級工的技能鑒定考核。

二、家用智能電熱水器維修與裝配實驗裝置系統含有概括

1. 本裝置由實驗控制屏、實驗桌、電熱水器和實驗集合套件四部分含有概括，實驗控制屏（鋼制雙層亞光密紋噴塑構造，鋁塑實操實操操作面板）

2. 交流ACACAC電源（均帶有過流保護）

輸出電源：市電不隔離輸出 220V 50HZ、隔離變壓器輸出 220V 50HZ

3. 直線DC電源：± 24V/+12V/+5V

4.電熱水器器： 遙控密閉型儲水式電熱水器

5.制冷制熱與家電維修技能教學系統：本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。

（三）實驗集合套件

本裝置由遙控密閉型儲水式電熱水器模型塊、實驗水箱，循環水泵、智能實驗考核系統含有概括。

1. 電熱水器實驗?zāi)Ｐ蛪K

配備裝備裝備電熱器內部電子線路控制系統原理圖，故障模仿檢驗測量試驗點，內置設故排故系統（可由電腦隨機故障點）、故障點應用可更換透明元件、即學生按照故障情況排查損壞元件，應用插拔式更換元件。

2. 智能實驗考核系統

(1) 計算機數值數值數值可以監控 1-126 臺家用電器智能考核臺

(2) 已設定多個故障點。
