高低壓供配電技術實驗裝置

【通電實操型】220V實操型供配電實驗裝置，高低壓供配電技術實驗裝置三段式帶低壓閉鎖的電流方向保護實驗，過流加速保護實驗。咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 透明液壓PLC控制實訓裝置

: 高級維修電工實驗裝置

: 機器人與智能視覺實驗裝置

產品詳情

中人教儀廠是專業生產高低壓供配電技術實驗裝置，220V實操型供配電實驗裝置及配件的廠家,生產的高低壓供配電技術實驗裝置，220V實操型供配電實驗裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：高低壓供配電技術實驗裝置
【220V通電實操型】ZRPD-10K高低壓供配電技術實驗裝置
配置清單

序號	名稱	數量	產地	廠家
高壓部分
1	常用電保護柜	1	上海	中人教儀
2	10KV真空斷路器柜（手車式）	1	上海	中人教儀
3	10KV CT/PT計量柜	1	上海	中人教儀
4	模擬故障發生器、模擬高壓斷路器柜	1	上海	中人教儀

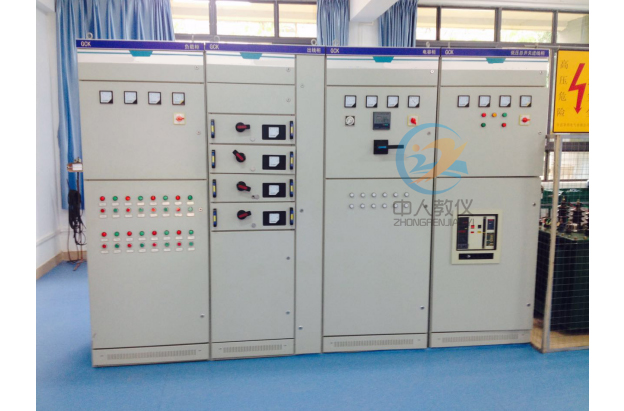

低壓部分
5	低壓配電開關柜	1	上海	中人教儀
6	低壓電容補償柜	1	上海	中人教儀
7	抽屜式低壓配電柜	1	上海	中人教儀
8	低壓負載柜	1	上海	中人教儀

220V實操型供配電實驗裝置技術指標

1、常用電保護柜詳細技術參數

柜體尺寸：800*600*2200mm工業級柜體
微機線路保護技術參數
微機線路保護裝置技術參數：
1 額定數據
a. 額定電源電壓: 直流或交流220V或直流110V
b. 額定交流數據：
交流電壓： 100/√3V, 100V
交流電流： 5A或1A
零序電流： 1A
額定頻率： 50Hz
c. 熱穩定性：
交流電壓回路：長期運行 1.2Un
交流電流回路：長期運行 2In
1s 40In
零序電流回路：長期運行 2A
1s 40A
2 裝置功耗
a. 交流電壓回路：每相不大于0.5VA；
b. 交流電流回路： In=5A時每相不大于1VA；
In=1A時每相不大于0.5VA；
c. 零序電流回路: 不大于0.5VA；
d. 保護電源回路: 正常工作時，不大于12W；保護動作時，不大于15W。
環境條件
a. 環境溫度：
工作： -25℃～+55℃。
儲存： -25℃～+70℃，相對濕度不大于80%，周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體的防雨、防雪的室內；在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。
b. 相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表面不凝露。最高溫度為+40℃時，平均最大濕度不超過50％。
c. 大氣壓力：80kPa～110kPa（相對海拔高度2km以下）。
抗干擾性能
a. 脈沖群干擾試驗：能承受GB/T14598.13－1998規定的頻率為1MHz及100kHz衰減振蕩波（第一半波電壓幅值共模為2.5kV，差模為1kV）脈沖群干擾試驗。
b. 快速瞬變干擾試驗：能承受GB/T14598.10－2007第四章規定的嚴酷等級為A級的快速瞬變干擾試驗。
c. 輻射電磁場干擾試驗：能承受GB/T14598.9－2002第四章規定的嚴酷等級的輻射電磁場干擾試驗。
d. 靜電放電試驗：能承受GB/T14598.14-1998中4.1規定的嚴酷等級為Ⅲ級的靜電放電試驗。
e. 電磁發射試驗：能承受GB/T14598.16－2002中4.1規定的傳導發射限值及4.2規定的輻射發射限值的電磁發射試驗。
f. 工頻磁場抗擾度試驗：能承受GB/T17626.8－2006第5章規定的嚴酷等級為Ⅳ級的工頻磁場抗擾度試驗。
g. 脈沖磁場抗擾度試驗：能承受GB/T17626.9－1998第5章規定的嚴酷等級為Ⅳ級的脈沖磁場抗擾度試驗。
h. 阻尼振蕩磁場抗擾度試驗：能承受GB/T17626.10－1998第5章規定的嚴酷等級為Ⅳ級的阻尼振蕩磁場抗擾度試驗。
i. 浪涌抗擾度試驗：能承受IEC 60255-22-5:2002第4章規定的嚴酷等級的浪涌抗擾度試驗。
j. 傳導騷擾的抗擾度試驗：能承受IEC 60255-22-6:2001第4章規定的射頻場感應的傳導騷擾的抗擾度試驗。
k. 工頻抗擾度試驗：能承受IEC 60255-22-7:2003第4章規定的工頻抗擾度試驗。
5絕緣性能
a. 絕緣電阻：各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,用開路電壓為500V的測試儀器測試其絕緣電阻值不應小于100MΩ。
b. 介質強度：裝置通信回路和24V等弱電輸入輸出端子對地能承受50Hz、500V(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象；其余各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受50Hz、2kV(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象。
c. 沖擊電壓：裝置通信回路和24V等弱電輸入輸出端子對地,能承受1kV(峰值)的標準雷電波沖擊檢驗；其余各帶電的導電端子分別對地,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受5kV(峰值)的標準雷電波沖擊檢驗。
6 機械性能
a. 振動響應：裝置能承受GB/T 11287-2000中4.2.1規定的嚴酷等級為I級振動響應檢驗。
b. 沖擊響應：裝置能承受GB/T 14537-1993中4.2.1規定的嚴酷等級為I級沖擊響應檢驗。
c. 振動耐久：裝置能承受GB/T 11287-2000中4.2.2規定的嚴酷等級為I級振動耐久檢驗。
d. 沖擊耐久：裝置能承受GB/T 14537-1993中4.2.2規定的嚴酷等級為I級沖擊耐久檢驗。
e. 碰撞：裝置能承受GB/T 14537-1993中4.3規定的嚴酷等級為I級碰撞檢驗。
7 保護定值整定范圍及誤差
a. 定值整定范圍
電流： 0.1In～15In；
零序電流: 0.02A～12A；
交流電壓： 10V～100V；
延時： 0s～100s。
b. 定值誤差
電流： < ±5%；
電壓： < ±5%；
零序電流: 0.02A～12A范圍不超過±0.01A或±5%;
延時誤差：0s～100s范圍內不超過50ms或±2%。
測量精度
a. 各模擬量的測量誤差不超過額定值的±0.5%;
b. 功率測量誤差不超過額定值的±1%;
c. 開關量輸入電壓（DC24V），分辨率不大于2ms；
d. 脈沖量輸入電壓（DC24V），脈沖寬度不小于20ms。
觸點容量
a. 在電壓不大于250V，電流不大于1A，時間常數為5ms±0.75ms的直流有感負荷電路中，觸點斷開容量為50W，長期允許通過電流不大于5A。
b. 在電壓不大于250V，電流不大于2A的交流回路（cosφ=0.4±0.1）中觸點斷開容量為250VA，長期允許通過電流不大于5A。

常用電實訓項目

實訓項目：
1.三段式帶低壓閉鎖的電流方向保護實驗
2.過流加速保護實驗（前加速/后加速）
3.過負荷保護實驗（跳閘/告警可選）
4.零序電流保護實驗（跳閘/告警可選）
5.低電壓保護實驗
6.低頻減載保護實驗
7.三相一次重合閘實驗
8.母線TV斷線檢測告警實驗
9.線路TV斷線檢測告警實驗
10.控制回路異常告警實驗
11.跳位異常告警實驗
12.手車位置異常告警實驗
13.彈簧未儲能告警實驗

2、10KV真空斷路器柜詳細技術參數 （手車式）

柜體尺寸：2200*800*1500mm 工業級柜體

(一）、使用環境
1、環境溫度：-15℃～+40℃，日平均值不大于+35℃。
2、環境濕度
日平均相對濕度：≤95%；月平均相對濕度：≤90%；
3、海拔高度：不超過1000m。地震烈度：不超過8度。
4、安裝在沒有火災、爆炸危險，嚴重污穢化學腐蝕及劇烈震動的場所。
(二）、基本技術參數
1、供電電源：三相五線供電；功率：3kw。
2、額定電壓：12KV；額定頻率：50Hz；
3、額定雷電沖擊耐受電壓：75KV（峰值）；
4、額定一分鐘工頻耐受電壓：42KV（有效值）；
5、額定操作順序：O-0.3-CO-180s-CO (40KA為O-180s-CO-180s-CO)；
6、主母線額定電流：630A；
7、額定短路開斷電流：25KA；額定短路關合電流：630KA(峰值)；
8、額定短路持續時間：4s；開斷次數：50次；
9、機械壽命：20000次。
10、柜體尺寸：2200×800×1500(高×寬×深)。
(三）、斷路器機械特性參數
1、觸頭開距：11±1mm； 2、觸頭超行距：3.5±0.5mm；
3、三級份、合閘不同期性：≤2ms；
4、觸頭合閘彈跳時間：≤2ms；
5、平均分閘速度：0.9-1.3m/s(初分6mm時平均速度)；
6、平均合閘速度：0.4～0.8 m/s； 7、合閘時間：≤100ms；
8、分閘時間：≤50ms；9、燃弧時間：≤15ms；
(四）、脫扣器與閉鎖電磁鐵的技術參數
1、分閘脫扣器額定電壓：-220V、110V;功率：245W。
2、合閘脫扣器額定電壓：-220V、110V;功率：245W。
3、閉鎖電磁鐵額定電壓：-220V、110V;功率：10W
4、過電流脫扣器功率：5AW。
(五）、儲能電機技術參數
額定電壓-220V、-110V；功率：50W；儲能時間：≤10m；
(六）、實訓項目
手動和遙控合分?jǐn)嗦菲鲗嵱?xùn)
二次控制回路原理實訓
操作機構原理實訓
斷路器拆裝實訓
倒閘操作實訓
二次控制回路接線實訓。

3、10KV CT/ PT計量柜詳細技術參數

柜體尺寸：2200*800*1000mm 工業級柜體

(一）、使用環境
1、海拔高度不超過3000M；
2、周圍環境溫度不高于+40℃,不低于-5℃；
3、周圍空氣的相對溫度不大于85%（20℃）；
4、安裝在無腐蝕性氣體的場所。
(二）、技術參數
1、供電電源：三相五線供電；功率：3kw；
2、產品標準 ：GB1207-2006；
3、產品表面爬電距離：滿足耳機污穢等級；
4、負荷功率因數：COSφ=0.8（滯后）；
5、額定電壓比：；
6、級次組合為0.2/6P，準確等級及輸出容量為75VA；
級次組合為0.5/6P,準確等級及輸出容量為150VA；
7、剩余電壓繞組：100；
8、熱極限輸出容量：960VA。

(三）、實訓項目
電流互感器特性測試實訓（直流法、交流法）
電壓互感器特性測試實訓
電流互感器接線實訓
電壓互感器接線實訓、
電壓互感器精度測量實訓
電流互感器精度測量實訓。

4、模擬故障發生器、模擬高壓斷路器柜詳細技術參數

柜體尺寸：600*700*1200mm工業級柜體

(一）、使用環境
1、環境溫度：-25℃～+55℃；
2、空氣相對濕度：溫度為25℃ 時，相對濕度短時可達100%；
3、海拔高度：≤2000m；
4、不適于安裝在劇烈震動、沖擊、腐蝕、合諧波過大的場所。
(二）、技術參數
1、供電電源：三相五線供電；功率：3kw；
2、額定電壓：380V；額定頻率：50Hz；
3、工作電壓允許偏移：-20%～+20%；
4、額定輸入電壓模擬量：380V、50Hz；
5、額定輸入電流模擬量：5A、50Hz；
6、控制物理量：無功功率。
(三)實驗項目：
1、輸出模擬的各種電流、電壓故障信號
2、模擬高壓斷路器的合、分閘動作信號

（四）設備配置:

1、微型斷路器DZ47-63/C10A/3P：1個
2、交流接觸器CJX1-16A/AC220V：1個
3、中間繼電器JZC1-44/AC220V： 1個
4、單相調壓器TDGC2-200：10個
5、單相調壓器TDGC2-500：1個
6、單相整流橋60A：1個
7、單相濾波電容1500uf： 1個
8、升流器：6個
9、數顯電壓表、電流表：9個

5、低壓配電開關柜詳細技術參數

柜體尺寸：2200*800*800mm 工業級柜體

(一）、使用環境
1、應用場合：配電、電動機控制。
2、執行標準：IEC60439\GB7251.1；
3、環境溫度：-5℃～+40℃；
4、環境相對溫度+40℃時不超過50％，在較低溫度時，允許有較高的相對溫度;
5、安裝地點：室內；
6、海拔高度：≤2000m。

(二）、機械數據
1、進出線形式：電纜/母線槽。
2、電纜進出：頂部/底部；
3、接線形式：柜前/柜后；
4、防護等級：IP330、IP40、IP54；
5、功能單元隔離形式：全隔離或部分隔離；
(三）、水平母線
1、額定短時耐受電流：50/80kA；
2、額定峰值耐受電流：105/176kA。
(四）、垂直母線
1、額定短時耐受電流：50kA；
2、額定峰值耐受電流：105kA。
(五）、接地系統：TT、IT、TN-S、TN-C-S。
(六）、最大進出線斷路：400A。
(七）、電氣數據
1、供電電源：三相五線供電；功率：3kw。
2、額定絕緣電壓：至1000V；
3、額定工作電壓：至660V；
4、額定功率：50\60Hz；
5、額定沖擊耐受電壓：8KV；
6、主電路額定電壓：AC380V、220V/DC220V
7、過電壓等級：III；
8、污染等級：3；9、額定電流：4000A；
10、水平母線額定電流: 4000A；
11、垂直母線額定電流：2000、1000A
(八）實訓項目
主電氣原理圖實訓
低壓斷路器工作原理實訓
運行操作實訓
檢修與保養實訓
故障分析與排除實訓

6、低壓電容補償柜

柜體尺寸：2200*800*800mm 工業級柜體

(一）、使用環境
1、環境溫度：-25℃～+55℃；
2、空氣相對濕度：溫度為25℃ 時，相對濕度短時可達100%；
3、海拔高度：≤2000m；
4、不適于安裝在劇烈震動、沖擊、腐蝕、合諧波過大的場所。
(二）、技術參數
1、供電電源：三相五線供電；功率：3kw；
2、額定電壓：380V；額定頻率：50Hz；
3、工作電壓允許偏移：-20%～+20%；
4、額定輸入電壓模擬量：220V/380V、50Hz；
5、額定輸入電流模擬量：5A、50Hz；
6、控制物理量：無功功率。

(三）、實訓項目
自動無功功率補償實驗
手動無功功率補償實驗
無功補償裝置參數整定實驗
電壓無功控制實驗
分接頭調節和電容器投切對電壓和無功影響實驗。

7、抽屜式低壓配電柜詳細技術參數

柜體尺寸：2200*800*800mm 工業級柜體

(一）、使用環境
1、應用場合：配電、電動機控制。
2、執行標準：IEC60439\GB7251.1；
3、環境溫度：-5℃～+40℃；
4、環境相對溫度+40℃時不超過50％，在較低溫度時，允許有較高的相對溫度;
5、安裝地點：室內；
6、海拔高度：≤2000m。

(二）、機械數據
1、進出線形式：電纜/母線槽。
2、電纜進出：頂部/底部；
3、接線形式：柜前/柜后；
4、防護等級：IP330、IP40、IP54；
5、功能單元隔離形式：全隔離或部分隔離；
(三）、水平母線
1、額定短時耐受電流：50/80kA；
2、額定峰值耐受電流：105/176kA。
(四）、垂直母線
1、額定短時耐受電流：50kA；
2、額定峰值耐受電流：105kA。
(五）、接地系統：TT、IT、TN-S、TN-C-S。
(六）、最大進出線斷路：400A。
(七）、電氣數據
1、供電電源：三相五線供電；功率：3kw。
2、額定絕緣電壓：至1000V；
3、額定工作電壓：至660V；
4、額定功率：50\60Hz；
5、額定沖擊耐受電壓：8KV；
6、主電路額定電壓：AC380V、220V/DC220V
7、過電壓等級：III；
8、污染等級：3；9、額定電流：4000A；
10、水平母線額定電流: 4000A；
11、垂直母線額定電流：2000、1000A
(八）實訓項目
主電氣原理圖實訓
進口低壓斷路器工作原理實訓
運行操作實訓
檢修與保養實訓
故障分析與排除實訓
一次二次接線實訓。

8、低壓負載柜詳細技術參數

柜體尺寸：2200*800*800mm 工業級柜體

(一）、使用環境
1、環境溫度：-25℃～+55℃；
2、空氣相對濕度：溫度為25℃ 時，相對濕度短時可達100%；
3、海拔高度：≤2000m；
4、不適于安裝在劇烈震動、沖擊、腐蝕、合諧波過大的場所。
(二）、技術參數

1.供電電源：三相五線供電；功率：10kw。
2.額定絕緣電壓：至1000V；
3.額定工作電壓：至660V；
4.額定功率：50/60Hz；
5.額定沖擊耐受電壓：1KV；
6.主電路額定電壓：AC380V/220V
7.過電壓等級：III；
8.污染等級：3；
9.額定電流：400A；
10.水平母線額定電流: 400A；

(三)實驗項目：
模擬阻性、容性、感性負載
有功/無功設備的投退
配合無功補償柜進行無功補償實驗
就地?zé)o功補償實訓
功率因數表接線實驗

本文鏈接：http://m.china-zhidian.comhttp://m.china-zhidian.com/gpd/799.html
文章來源：m.china-zhidian.com??? ?編輯：中人教儀廠??? ?時間：2019-03-20 16:52
